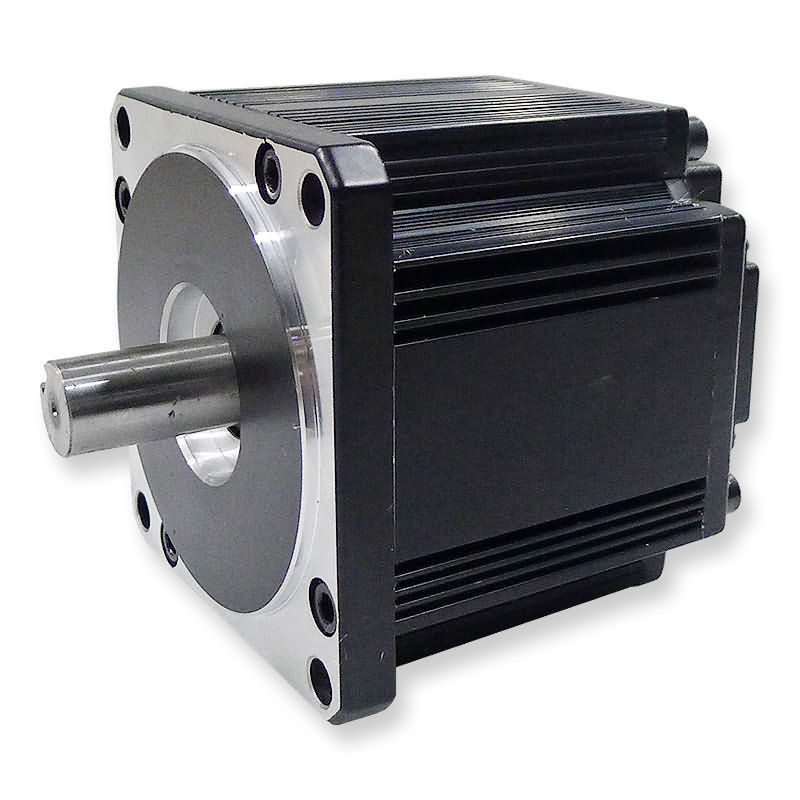

310 VDC Brushless E Motor
Algemene specificatie
| Windend type |
YWE |
| Zaaleffect hoek |
De Elektrohoek van 120 Gr. |
| Radiaal spel |
0.02mm/460g |
| Beëindigenspel |
0.08mm/450g |
| Max. radiale kracht |
220N @ 20mm van de flens |
| Max. askracht |
60N |
| Isolatieklasse |
B |
| Diëlektrische sterkte |
500VDC één minuut |
| Isolatieweerstand |
100MΩ min., 500VDC |
Prestatiesgegevens
| Model |
Eenheden |
110ZW3S
125E30
|
110ZW3S
125D30
|
110ZW3S
155E30
|
110ZW3S
185D20
|
110ZW3S
185D24
|
110ZW3S
210D20
|
110ZW3S
210D24
|
| Aantal polen |
|
8 |
| Aantal fase |
|
3 |
| Nominale spanning |
VDC |
310 |
170 |
310 |
170 |
170 |
170 |
170 |
| Geschatte snelheid |
T/min |
3000 |
3000 |
3000 |
2000 |
2400 |
2000 |
2400 |
| Ononderbroken boxtorsie |
N.m |
2.2 |
2,2 |
4.8 |
7,164 |
7.16 |
8,592 |
8,592 |
| Geschatte torsie |
N.m |
2 |
2 |
4 |
6 |
6 |
7.16 |
7.16 |
| Geschatte macht |
W |
625 |
625 |
1250 |
1250 |
1500 |
1500 |
1800 |
| Piektorsie |
N.m |
6 |
6 |
12 |
17.91 |
17.91 |
21.48 |
21.48 |
| Piekstroom |
A |
8 |
14.5 |
14.7 |
31.5 |
37.5 |
37.5 |
45 |
| Torsieconstante |
Nm/A |
0,77 |
0,77 |
0,77 |
0,595 |
0,5 |
0,595 |
0,5 |
| Achtere.m.f |
V/KRPM |
80.5 |
44.2 |
81.58 |
62.96 |
53.1 |
53.1 |
62.96 |
| Rotorinertie |
g.c㎡ |
1.9 |
1.9 |
3.3 |
5 |
5 |
5.9 |
5.9 |
| Lichaamslengte |
mm |
125 |
125 |
155 |
185 |
185 |
210 |
210 |
| Voltagewaaier |
VDC |
48~310 |
| Snelheidswaaier |
T/min |
1000~3000 |
| Gewicht |
Kg |
4.8 |
4.8 |
5.2 |
5.5 |
5.5 |
6 |
6 |
Beschrijving
Brushless gelijkstroom-Motoren worden wijd gebruikt in dergelijke gevarieerde toepassingen zoals kantoorbenodigdheden, pompen, textielmachines en veel meer.
Aanpassingsopties
Douaneschacht & Opzettende Details:
Alle motoren kunnen op verzoek van enige of met twee uiteinden schachten, kortere en langere schachten, evenals veel andere wijzigingen worden voorzien. De douaneflenzen en andere opzettende details kunnen ook worden overwogen.
Codeurs:
Alle motoren kunnen op verzoek van een verscheidenheid van codeuropties en resoluties worden voorzien.
Remmen:
Alle motoren kunnen met elektromagnetische parkerenrem, met of zonder handversie worden geleverd.
Kabeluitrusting:
Alle motoren kunnen op verzoek van de uitrusting van de douanekabel en/of speciale lood-draden met of zonder schakelaars worden voorzien
Toepassing:
- zonneproject
- auto
- mededeling
- Inkjet-printer
- pomp
- medische ventilator
- veiligheid
Afmetingen in mm
