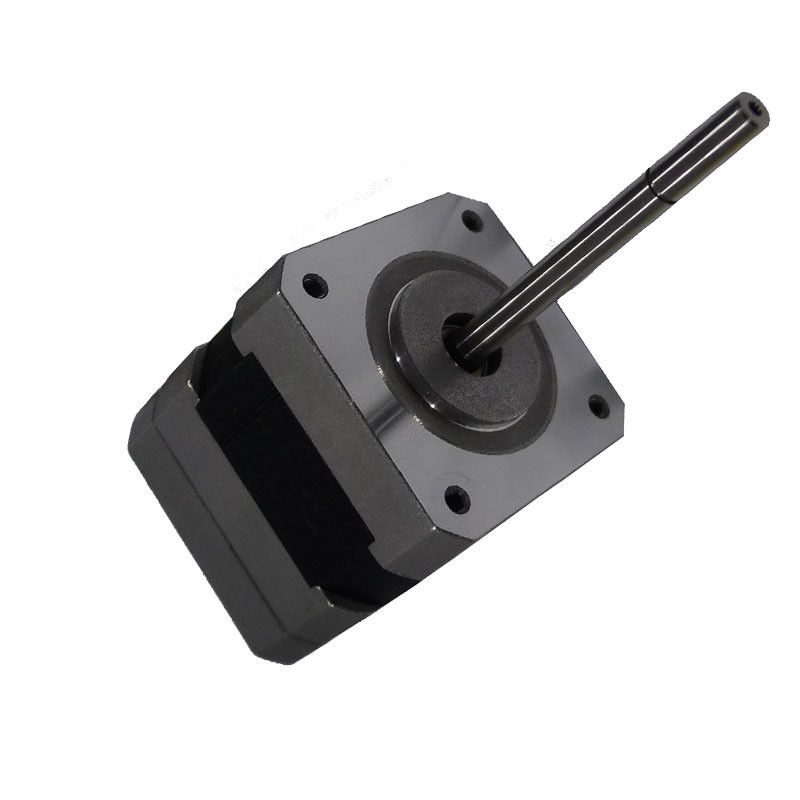

Auto/Mededeling 24 VDC YWE Brushless E Motor
Algemene specificatie
|
Windend type
|
YWE
|
|
Zaaleffect hoek
|
De Elektrohoek van 120 Gr.
|
|
Radiaal spel
|
0.02mm/460g
|
|
Beëindigenspel
|
0.02mm/400g
|
|
Max. radiale kracht
|
15N @10mm van de flens
|
|
Max. askracht
|
10N
|
|
Isolatieklasse
|
B
|
|
Diëlektrische sterkte
|
500VDC één minuut
|
|
Isolatieweerstand
|
100MΩ min., 500VDC
|
Prestatiesgegevens
|
Model
|
Eenheden
|
42ZW3S
45A10
|
42ZW3S
45A30
|
42ZW3S
45A40
|
42ZW3S
60A10
|
42ZW3S
60A30
|
42ZW3S
60A40
|
42ZW3S
75A10
|
42ZW3S
75A30
|
42ZW3S
75A40
|
|
Aantal polen
|
|
8
|
|
Aantal fase
|
|
3
|
|
Nominale spanning
|
VDC
|
24
|
|
Geschatte snelheid
|
T/min
|
1000
|
3000
|
4000
|
1000
|
3000
|
4000
|
1000
|
3000
|
4000
|
|
Ononderbroken boxtorsie
|
N.m
|
0,096
|
0,096
|
0,096
|
0,19
|
0,19
|
0,19
|
0,28
|
0,28
|
0,28
|
|
Geschatte torsie
|
N.m
|
0,08
|
0,08
|
0,08
|
0,16
|
0,16
|
0,16
|
0,24
|
0,24
|
0,24
|
|
Geschatte macht
|
W
|
8.3
|
25
|
33.2
|
16.6
|
50
|
67
|
25
|
75
|
100
|
|
Piektorsie
|
N.m
|
0,24
|
0,24
|
0,24
|
0,57
|
0,57
|
0,57
|
0,72
|
0,72
|
0,72
|
|
Piekstroom
|
A
|
1.3
|
3.9
|
5.2
|
2.6
|
7.8
|
10.4
|
3.9
|
11.72
|
15.63
|
|
Torsieconstante
|
Nm/A
|
0,162
|
0,06
|
0,045
|
0,162
|
0,06
|
0,045
|
0,162
|
0,03
|
0,045
|
|
Achtere.m.f
|
V/KRPM
|
17.1
|
6.3
|
4.8
|
17.1
|
6.3
|
4.8
|
17.1
|
6.3
|
4.8
|
|
Rotorinertie
|
g.c㎡
|
24
|
24
|
24
|
48
|
48
|
48
|
72
|
72
|
72
|
|
Lichaamslengte
|
mm
|
46
|
46
|
46
|
62
|
62
|
62
|
78
|
78
|
78
|
|
Voltagewaaier
|
VDC
|
12~48
|
|
Snelheidswaaier
|
T/min
|
1000~4000
|
|
Gewicht
|
Kg
|
0,3
|
0,3
|
0,3
|
0,44
|
0,44
|
0,44
|
0,56
|
0,56
|
0,56
|
Beschrijving
Brushless gelijkstroom-Motoren worden wijd gebruikt in dergelijke gevarieerde toepassingen zoals kantoorbenodigdheden, pompen, textielmachines en veel meer.
Aanpassingsopties
Douaneschacht & Opzettende Details:
Alle motoren kunnen op verzoek van enige of met twee uiteinden schachten, kortere en langere schachten, evenals veel andere wijzigingen worden voorzien. De douaneflenzen en andere opzettende details kunnen ook worden overwogen.
Codeurs:
Alle motoren kunnen op verzoek van een verscheidenheid van codeuropties en resoluties worden voorzien.
Remmen:
Alle motoren kunnen met elektromagnetische parkerenrem, met of zonder handversie worden geleverd.
Kabeluitrusting:
Alle motoren kunnen op verzoek van de uitrusting van de douanekabel en/of speciale lood-draden met of zonder schakelaars worden voorzien
Toepassing:
- zonneproject
- auto
- mededeling
- Inkjet-printer
- pomp
- medische ventilator
- veiligheid
Afmetingen in mm
